Kenar Kontrol Sensörleri
ECS-US Karşılıklı birbirleri ile haberleşme mantığına dayalı konum pozisyon belirleme işlemi yapmak amacıyla tasarlanmış ultrasonik sensörlerdir
ECS-US
Karşılıklı çalışan yüksek frekans piezo sensörler, R-L alıcı verici olarak aralarında bir ses perdesi oluşturur. Ses perdesinin en uç noktaları arasında ki voltaj farkı 0-5 veya 0-10 v olarak belirlenir. Kenar kontrol işlemi yapılmasını istediğimiz malzeme bu ses perdesini keserek mevcut voltajın yarı değeri olmasını sağladığın da tam olarak istediğimiz orijinde olduğu bilgisini sensörden almış oluruz. Şayet voltaj yarı değer değil ise WGD kenar kontrol cihazı kenar kontrol mekaniğine hareket et emrini vererek voltajın yarı değer olmasını sağlar.
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- İşlemci hızı 32bit’dir. Muadillerine oranla iki kat daha hızlı haberleşir.
- Frekans değeri 200khz’dir. Ortam gürültüsünden etkilenmez
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- ESC-US ses titreşimlerinin geçemeyeceği özellikte malzemeler için uygundur.
- ESC-US ultrasonik sensör 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler

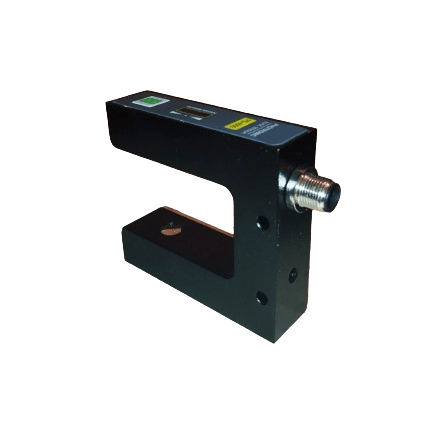

ECS-OP
Karşılıklı birbirleri ile haberleşme mantığına dayalı konum pozisyon belirleme işlemi yapmak amacıyla tasarlanmıştır. Karşılıklı çalışan fiber optik infrared kızıl ötesi ışıklı sensörler R-L alıcı verici olarak aralarında bir kızılötesi ışık perdesi oluşturur. Işık perdesinin en uç noktaları arasında ki voltaj farkı 0-5 veya 0-10 v olarak belirlenir. Kontrol etmek istediğimiz malzeme bu ışık perdesini keserek mevcut voltajın yarı değeri olmasını sağladığın da tam olarak istediğimiz orijinde olduğu bilgisini sensörden almış oluruz. Şayet voltaj yarı değer değil ise WGD kenar kontrol cihazı kenar kontrol mekaniğine hareket et emrini vererek voltajın yarı değer olmasını sağlar.
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- İşlemci hızı 32bit’dir. Muadillerine oranla iki kat daha hızlı haberleşir.
- Frekans değeri 200khz’dir. Ortam gürültüsünden etkilenmez
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- ESC-OP ışık süzmelerinin geçemeyeceği özellikte malzemeler için uygundur.
- ESC-OP optik sensör 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler
ECS-OP Karşılıklı birbirleri ile haberleşme mantığına dayalı konum pozisyon belirleme işlemi yapmak amacıyla tasarlanmış kızıl ötesi optik sensörlerdir
CNS-US Karşılıklı birbirleri ile haberleşme mantığına dayalı konum pozisyon belirleme işlemi yapmak amacıyla tasarlanmış ultrasonik sensörlerdir
CNS-US
Karşılıklı çalışan yüksek frekans piezo sensörler, R-L alıcı verici olarak aralarında bir ses perdesi oluşturur. Ses perdesinin en uç noktaları arasında ki voltaj farkı 0-5 veya 0-10 v olarak belirlenir. Kenar kontrol işlemi yapılmasını istediğimiz malzeme bu ses perdesini keserek mevcut voltajın yarı değeri olmasını sağladığın da tam olarak istediğimiz orijinde olduğu bilgisini sensörden almış oluruz. Şayet voltaj yarı değer değil ise WGD kenar kontrol cihazı kenar kontrol mekaniğine hareket et emrini vererek voltajın yarı değer olmasını sağlar.
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- İşlemci hızı 32bit’dir. Muadillerine oranla iki kat daha hızlı haberleşir.
- Frekans değeri 18khz’dir. Ortam gürültüsünden kısmen etkilenmez
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- CNS-US ses titreşimlerinin geçemeyeceği özellikte malzemeler için uygundur.
- CNS-US ultrasonik sensör 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler
CNS-OP
Karşılıklı çalışan yüksek frekans piezo sensörler, R-L alıcı verici olarak aralarında bir ses perdesi oluşturur. Ses perdesinin en uç noktaları arasında ki voltaj farkı 0-5 veya 0-10 v olarak belirlenir. Kenar kontrol işlemi yapılmasını istediğimiz malzeme bu ses perdesini keserek mevcut voltajın yarı değeri olmasını sağladığın da tam olarak istediğimiz orijinde olduğu bilgisini sensörden almış oluruz. Şayet voltaj yarı değer değil ise WGD kenar kontrol cihazı kenar kontrol mekaniğine hareket et emrini vererek voltajın yarı değer olmasını sağlar.
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- İşlemci hızı 32bit’dir. Muadillerine oranla iki kat daha hızlı haberleşir.
- Frekans değeri 18khz’dir. Ortam gürültüsünden kısmen etkilenmez
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- CNS-OP ses titreşimlerinin geçemeyeceği özellikte malzemeler için uygundur.
- CNS-OP ultrasonik sensör 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler
CNS-OP Karşılıklı birbirleri ile haberleşme mantığına dayalı konum pozisyon belirleme işlemi yapmak amacıyla tasarlanmış fiber optik kızıl ötesi sensörlerdir
ECS-EPS Özellikle CMYK takibinde ve boşluklu cros takibinde kullanılan kamera sensör aynu zamanda ultra hassas ve yüksek hızlı makineler için tercih edilebilir.
ECS-EPS
Kamera özellikli kenar kontrol sensörleri çeşitli sektörler de malzemenin kenarlarına yakın baskı yapılmış çeşitli tonlardaki çizgiyi veya malzeme kenarı takip etmek için tercih edilir. Takip etmek istediğiniz bölümü sensör ekranında ki sıkala kadrajları içinde iken sensöre tanımlamanız yeterlidir. Renkleri veya kenar kısmını tanıyarak hafızasına alan sensör kadraj alanında takip ettiği renk veya kenarın kendi merkezinde sabitlemek için gerekli voltaj bilgisini kenar kontrol cihazına göndererek malzemenin aynı line da olmasını sağlar.
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- İşlemci hızı 64bit’dir. Muadillerine oranla iki kat daha hızlı haberleşir.
- Kenar veya ürün üzerinde ki çizgiyi takip için kullanılır
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- ECS-EPS ses titreşimlerinin geçemeyeceği özellikte malzemeler için uygundur.
- ECS-EPS kamera sensör 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler
ECS-CLR
Renk sensörleri genellikle matbaa sektörlerinde malzemenin kenarlarına yakın baskı yapılmış çeşitli tonlardaki çizgiyi takip etmek için tercih edilir. Bu sensörler iki konumludur. Birinci konum malzemenin ana rengi ikincisi ise takip edilecek renk olarak seçilerek oluşturulur. Renkleri tanıyarak hafızasına alan sensör yaydığı optik ışık yoğunluk bölgesini takip ettiği renk kenarına sabitlemek için gerekli voltaj bilgisini kenar kontrol cihazına göndererek malzemenin aynı line da olmasını sağlar Birinci konum malzemenin ana rengi ikincisi ise takip edilecek renk olarak seçilerek oluşturulur. Renkleri tanıyarak hafızasına alan sensör yaydığı optik ışık yoğunluk bölgesini takip ettiği renk kenarına sabitlemek için gerekli voltaj bilgisini kenar kontrol cihazına göndererek malzemenin aynı line da olmasını sağlar
Özellikler
- Besleme gerilimi12-24vdc’dir
- Sensör çıkış analog voltaj değeri 0-5v ve 0-10v seçeneklidir.
- Farklı iki rengi hafızaya alabilme ve tanıma
- Alüminyum gövde içinde statik korumalı mikro işlemci kart ile çalışır.
- ECS-CLR çizgi takibi yapılması gereken malzemeler için uygundur.
- ECS-CLR renk sensörü 0.05 mm’de malzeme doğrulma hassasiyetine sahiptir.
- -20 ve +80 derece sıcaklıklarda çok stabil çalışabilirler
ECS-CLR Farklı iki renk ayrımını yaparak iki rengin birleşim noktasını referabs alarak çalışır. Kızıl ötesi işik ile geri yansıma tekniği kullanılarak renk tanıma özelliklidir.
KENAR KONTROL sensörleri
Fire vermeyen üretim maliyetlerinizi düşürür. Ürün kalitesini yükseltir.
Kenar Kontrol Sistemi üretimlerinizde fire ve hatalı sarım düzenlemesi ile %40 oranın da tasarruf etmenizi sağlar.
